设备用途

为满足烟用接装纸各种异型图案的切孔需求，本公司精心研制生产的飞动激光切孔机，专业应用于国内外卷烟生产行业对接装纸激光切孔，满足各种形状的孔型生产。该设备设计独特，集多项专利技术，解决了机械冲孔在生产时大量模具、模具易损耗、生产效率低等问题。

主要功能

设备具有在线帮助功能和故障自诊断功能。具有自动计长功能。可以进行正、反面打孔，操作灵活、方便。

孔径调节：通过调节图形大小的改变孔径大小。

孔    形：客户根据自身需要可自行设计任何图形。

孔距调节：根据每排图案要求可直接在屏幕上设定。

边距及排距调节：通过软件设定来对应位置来调节边距和排距。

抽尘系统：会对烟雾、切孔下来的纸屑进行自动抽取。

激光器的输出：根据要求，可直接在屏幕上设定激光输出频率和脉宽。

触摸屏主要控制功能：具有自动和手动两种状态。设备启动后，即可自动启动冷却、抽气、振镜及激光器等；只要启动按钮，即可进行工作。

手动时可分别对各部分单独控制，能在屏幕上显示各振镜和其它各主要部分的工作状态和独立调试设备，让操作员能及时了解到切孔机各部分的运转情况。

设备出现故障或误操作时，自动进入故障诊断画面，指出故障发生的部位并提出初步解决办法。故障排除后，重新启动设备，设备自动回到原始画面。

该切孔机具备在线帮助功能。当操作人员对操作不清楚时，可直接切换到帮助画面，它能很清楚地告诉操作者各个画面按键的作用、操作方法、注意事项及出现简单故障时的排除方法。设备具有可靠的联锁保护功能。当机器出现故障或被误操作并可能引起事故或损失时，能自动中断当前的操作并显示报警。当发生断纸时，设备自动停止运行并报警。

设备配备德国BST在线纠偏系统，有效的保证边距稳定与盘面的整齐。

设备性能

(1) 可操作性

ü 设备接通电源后实现一键式启动，主机、水箱、抽尘电机等将在30秒内实现快速进入工作状态。

ü 在触摸控制屏上能方便的设定、修正所有各项参数。如：振镜速度、孔间距、激光器输出功率、收卷长度、是否使用零米装置等。

ü 切孔排数的多样化：四振镜扫描可以独立调节改变孔形孔径，可以完成单排或多排切孔。

ü 设备可设定盘纸切孔长度，达到长度后自动停止。

ü 在故障或误操作时，设备自动进入故障诊断画面，中文显示故障发生的部位并提出初步解决办法。故障排除后，自动回到原始画面。人机对话良好。

(2) 设备安全性

ü 设备安全标识明显，安全防范措施可靠。

ü 设备配置强力抽尘风机。有效的排除激光切孔过程中所产生的纸屑及烟雾。

ü 设备含有急停开关、断纸急停等多项安全报警装置。防止生产人员误操作带来的意外伤害。

ü 设备具有可靠的联锁保护功能。当机器出现故障或被误操作并可能引起事故或损失时，能自动中断当前的操作并显示报警。

ü 噪音控制：设备运行稳定性好，有效的降低了机械等噪音。

ü 激光切孔处配备防护罩。

零米装置

可通过触摸屏设定使用或不使用，同时也可以设定为长度到达或速度到达自动完成切纸缠绕。

设备结构图

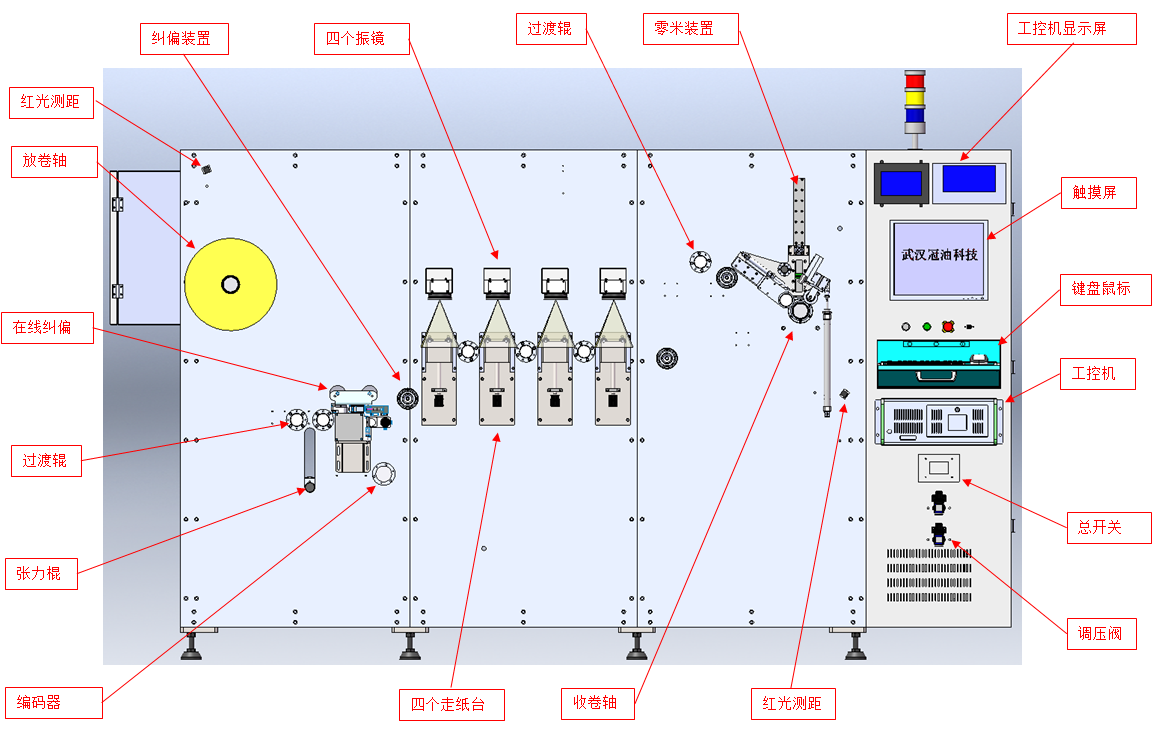

       飞动激光切孔机（正面）结构图

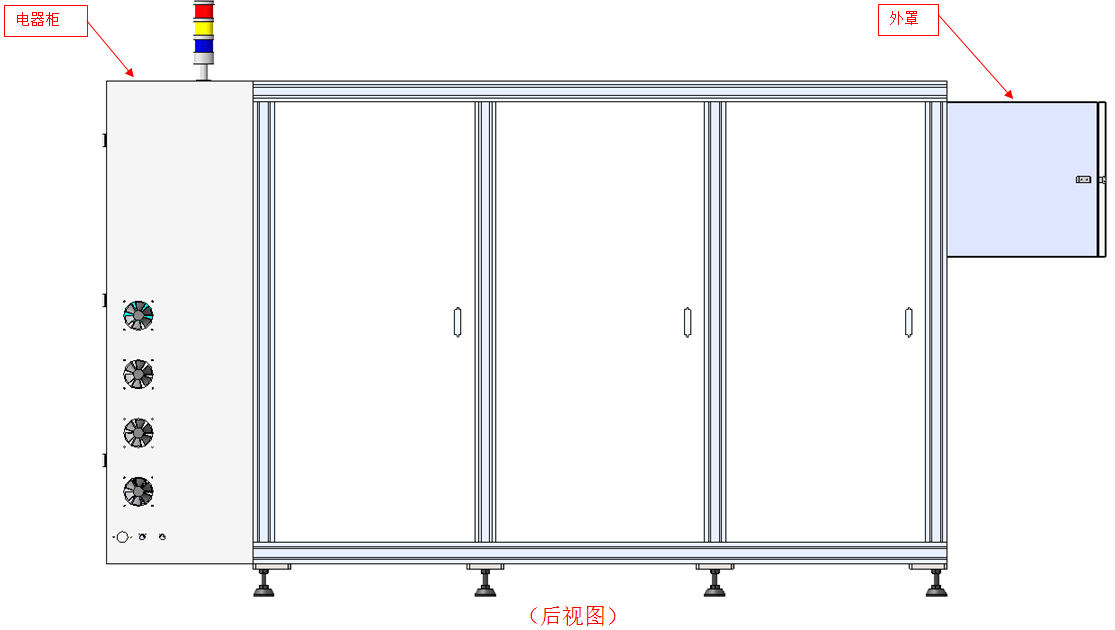

       飞动激光切孔机（背面）结构图

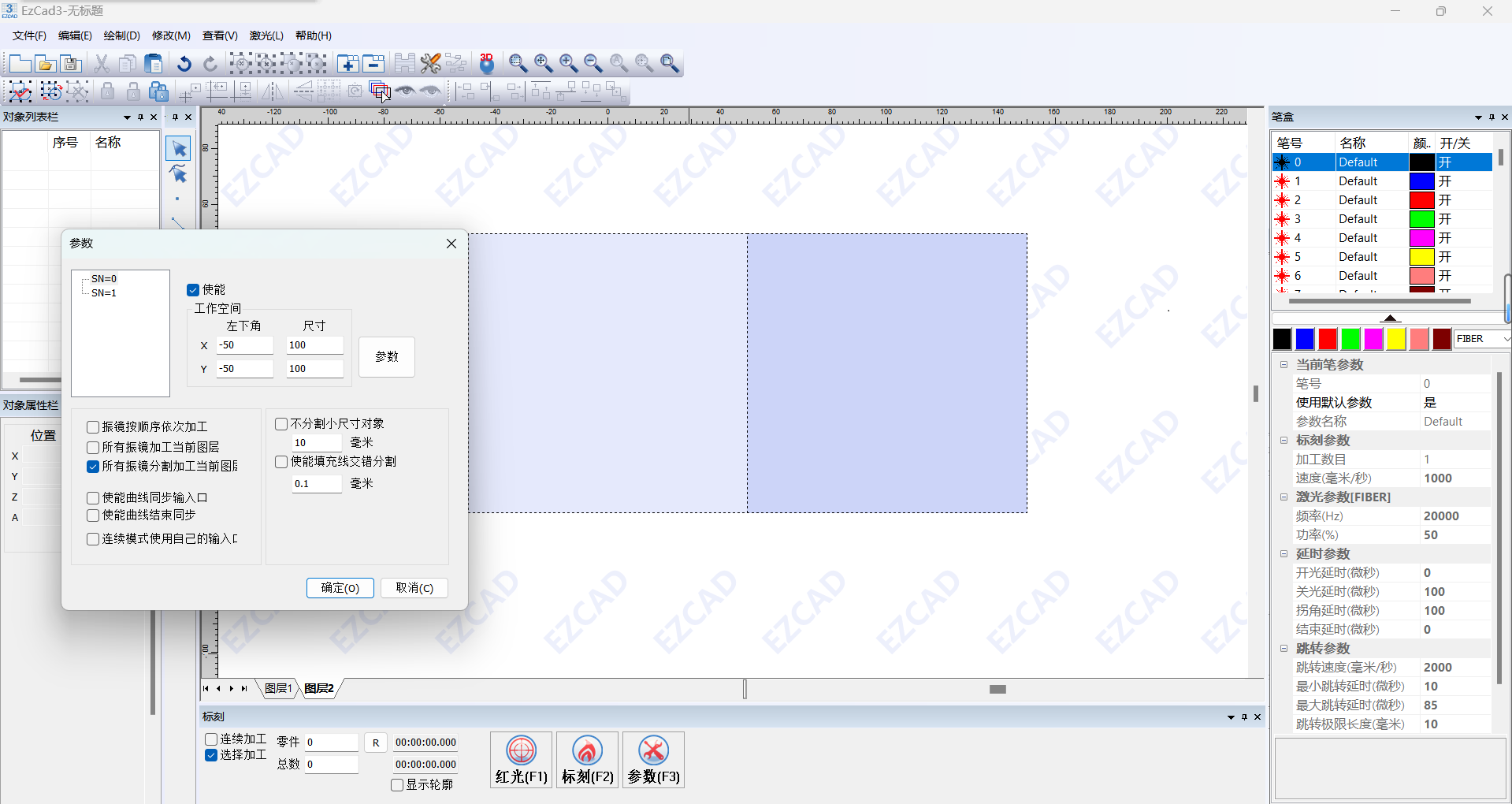

       飞动激光切孔机绘制操作界面图

                      l使用进口激光250瓦（2台）激光器，并配备进口电源。

                      l零米装置实物图。

                      l振镜实物图

                      l在线纠编系统实物图。

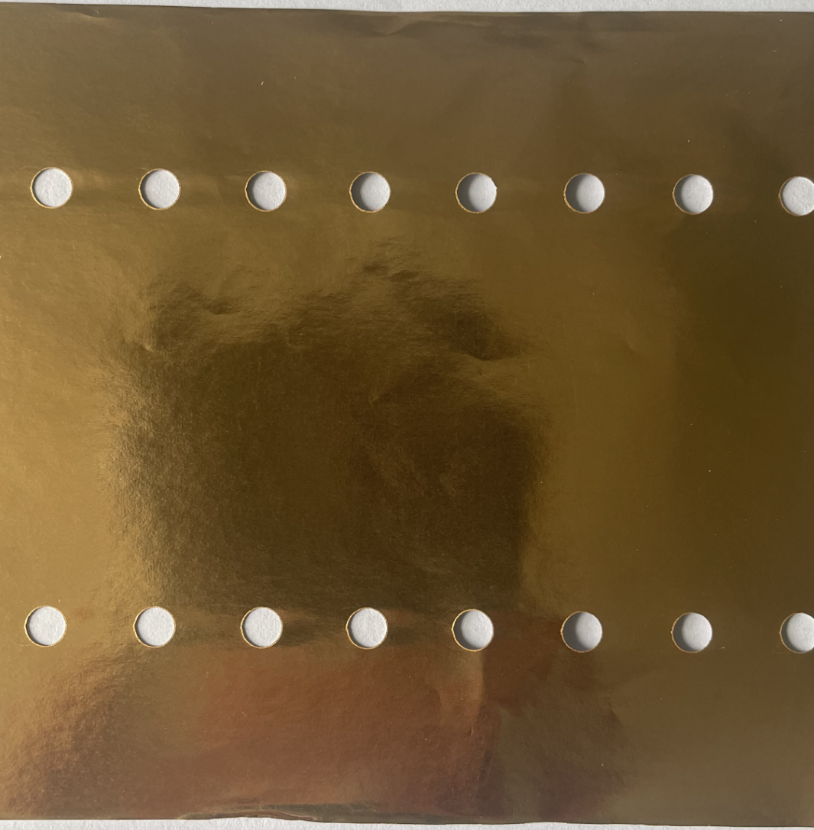

                      l生产样品图。

设备组成

设备均载荷：0.55KN/m²。

设备实用参数表
